Bande passante et fréquence d’échantillonnage sont deux chiffres, et aucun ne remplace l’autre

Les meilleurs oscilloscopes de 2026

Un oscilloscope trace une tension dans le temps, et ses caractéristiques vont par paires faciles à confondre. La bande passante, en mégahertz, décrit la fréquence à laquelle l’entrée atténue un signal d’une quantité définie ; un signal proche de cette limite s’affiche plus petit et plus mou qu’il n’est. La fréquence d’échantillonnage, en échantillons par seconde, décrit la cadence de mesure du convertisseur, et elle doit être bien au-dessus des fréquences qui intéressent. Ce sont deux chiffres différents, et une valeur élevée de l’un ne compense pas une valeur faible de l’autre. Les voies sont publiées comme entrées analogiques, parfois avec des entrées logiques numériques à côté. La profondeur mémoire — le nombre de points que retient une capture — décide si une capture longue et détaillée est possible à haute fréquence d’échantillonnage. Les options de déclenchement décident si un défaut rare peut être attrapé, et le décodage de protocoles pour les bus série fait d’un oscilloscope un outil de débogage. Beaucoup d’oscilloscopes sont livrés avec des fonctions débloquées par une licence, et l’annonce doit dire lesquelles sont incluses et lesquelles sont payantes. Viennent ensuite les sondes de la boîte, avec leur propre bande passante, l’écran et la connectivité pour enregistrer les captures. Mesurer des circuits alimentés sur secteur demande la bonne sonde et la bonne catégorie de mesure, et les consignes de sécurité du fabricant s’appliquent. Nous comparons bande passante, fréquence d’échantillonnage, canaux, profondeur mémoire, déclenchement, décodage, fonctions sous licence et sondes fournies.

Par Jean-Benoit Buisson

Les machines comparées sur cette page

1.

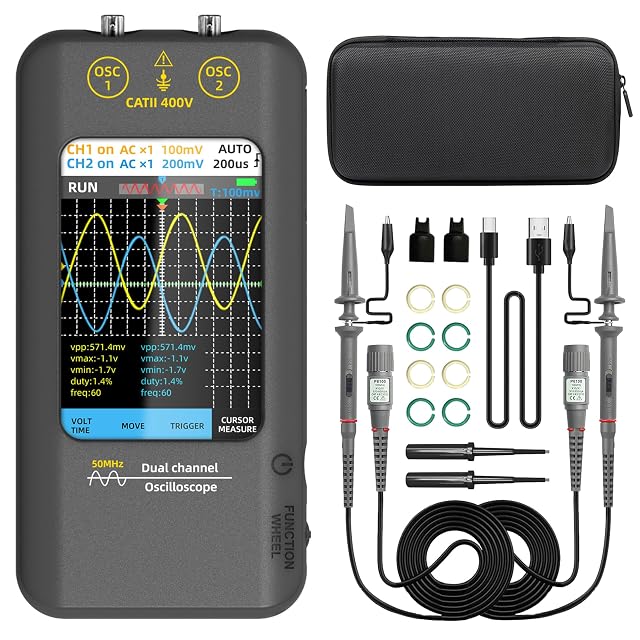

   BSIDE O2 portable, 50 MHz, 2 voies, écran tactile

   50 MHz · 250 MSa/s · 2 voies · mémoire 128K · écran tactile résistif de 3,98 pouces · générateur de signaux DDS, 7 formes d’onde · 3000 mAh, plus de 10 h

   Un oscilloscope portable à deux voies avec 50 MHz de bande passante, un échantillonnage de 250 MSa/s et 128K de mémoire, un écran tactile résistif de 3,98 pouces, un générateur de signaux intégré à sept formes d’onde et une batterie de 3000 mAh.

   Idéal pour : L’électronique automobile et le diagnostic sur le terrain, quand un oscilloscope et un générateur sur batterie tenus d’une main sont justement l’intérêt.

   7,2/10

   ≈ 80 €

   Voir le prix sur Amazon Lire l’avis: BSIDE O2 portable, 50 MHz, 2 voies, écran tactile
2.

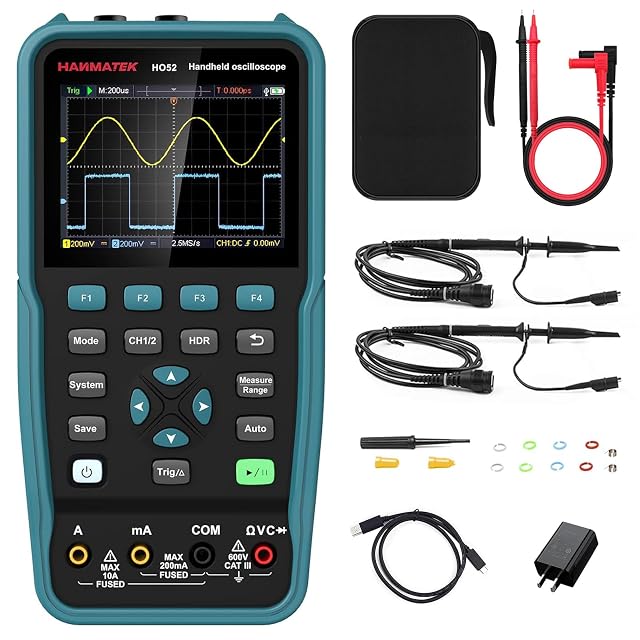

   HANMATEK HO52 portable, 50 MHz, 2 voies, multimètre true RMS

   50 MHz · 250 MSa/s · 2 voies · enregistrement de 8 000 points · 10 000 wfms/s · X-Y et curseurs · multimètre true RMS de 4½ digits · USB-C vu comme clé USB · 1 sonde

   Un oscilloscope portable à deux voies de 50 MHz à 250 MSa/s avec un rafraîchissement de 10 000 formes d’onde par seconde, un multimètre true RMS indépendant de 4½ digits et un port USB-C qui présente les images et les signaux CSV enregistrés comme une clé USB.

   Idéal pour : Le dépannage à l’établi et sur le terrain quand les signaux doivent être enregistrés en CSV et analysés plus tard sur ordinateur.

   7,8/10

   ≈ 150 €

   Voir le prix sur Amazon Lire l’avis: HANMATEK HO52 portable, 50 MHz, 2 voies, multimètre true RMS
3.

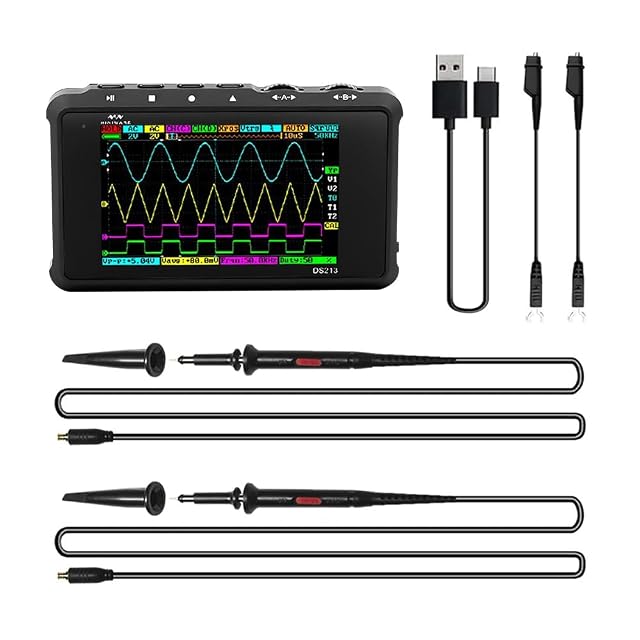

   MINIWARE Oscilloscope de poche DS213, 15 MHz, 2 voies analogiques et 2 numériques

   15 MHz · 100 MSa/s · 2 voies analogiques + 2 numériques · profondeur d’échantillonnage 4K · stockage de 8 MB · 3 pouces, 320 × 240 · 1000 mAh · export micro-USB

   Un oscilloscope de poche à deux voies analogiques et deux voies numériques, 15 MHz de bande passante, 100 MSa/s d’échantillonnage et 4K de profondeur, un écran couleur de 3 pouces et 8 MB de stockage exportés par micro-USB.

   Idéal pour : Un débutant qui apprend sur des circuits à microcontrôleur et audio, où les voies numériques comptent plus que la bande passante.

   7,8/10

   ≈ 155 €

   Voir le prix sur Amazon Lire l’avis: MINIWARE Oscilloscope de poche DS213, 15 MHz, 2 voies analogiques et 2 numériques
4.

   PeakTech P 1402 de table, 20 MHz, écran de 7 pouces

   20 MHz · 250 MS/s · 2 voies · 10 000 points · CAN 8 bits · CAT II 400 V · 7 pouces, 800 × 480 · FFT, XY, 30 mesures automatiques · USB hôte, périphérique et USBTMC · garantie 3 ans

   Un oscilloscope de table à deux voies avec 20 MHz de bande passante analogique, 250 MS/s d’échantillonnage et une mémoire de 10 000 points sur un écran de 7 pouces en 800 × 480, avec FFT, mode XY, trente mesures automatiques et USBTMC.

   Idéal pour : Un établi de formation ou un amateur qui veut un grand écran, la FFT et une connexion au PC pour des signaux sous 20 MHz.

   7,8/10

   ≈ 199 €

   Voir le prix sur Amazon Lire l’avis: PeakTech P 1402 de table, 20 MHz, écran de 7 pouces
5.

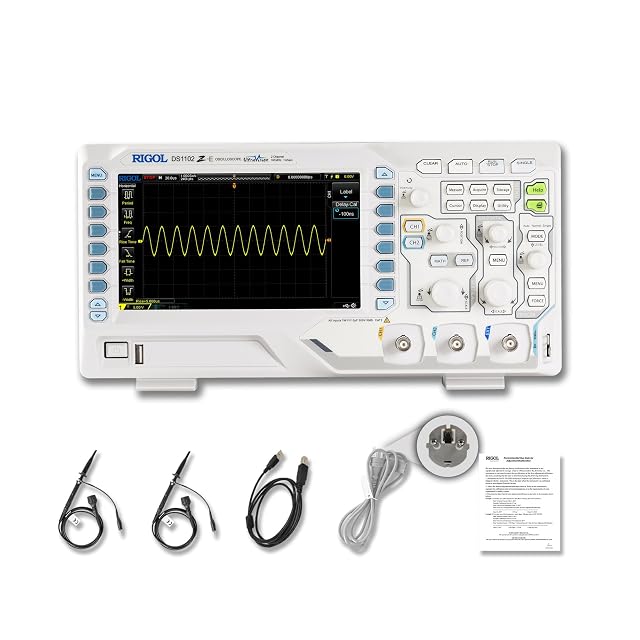

   RIGOL DS1102Z-E, 100 MHz, 1 GSa/s, 24 Mpts

   100 MHz · 1 GSa/s · 2 voies · 24 Mpts · décodage RS232/UART, I2C et SPI · FFT · enregistrement et relecture des signaux · 7 pouces, 256 niveaux d’intensité · USB et LAN, SCPI · garantie 3 ans

   Un oscilloscope de table à deux voies avec 100 MHz de bande passante, 1 GSa/s d’échantillonnage et 24 Mpts de mémoire, le décodage de protocoles RS232/UART, I2C et SPI, l’enregistrement et la relecture des signaux, et le pilotage par USB et LAN via SCPI.

   Idéal pour : Un développeur embarqué qui débogue des bus UART, I2C et SPI et a besoin d’une mémoire profonde pour capturer de longues séquences.

   8,4/10

   ≈ 258 €

   Voir le prix sur Amazon Lire l’avis: RIGOL DS1102Z-E, 100 MHz, 1 GSa/s, 24 Mpts
